华为交换机配置 DHCP Snooping 解决 DHCP 冲突问题

华为交换机配置 DHCP Snooping 解决 DHCP 冲突问题

• Huawei • 阅读 9671

实验背景

公司内部有员工将无线路由器接入到网络中，并非法启用了 DHCP 服务，导致其他用户获取到了错误的 IP 地址无法上网。管理员需要开启 DHCP Snooping 功能，保证 DHCP 客户端从合法的 DHCP 服务器获取 IP 地址。

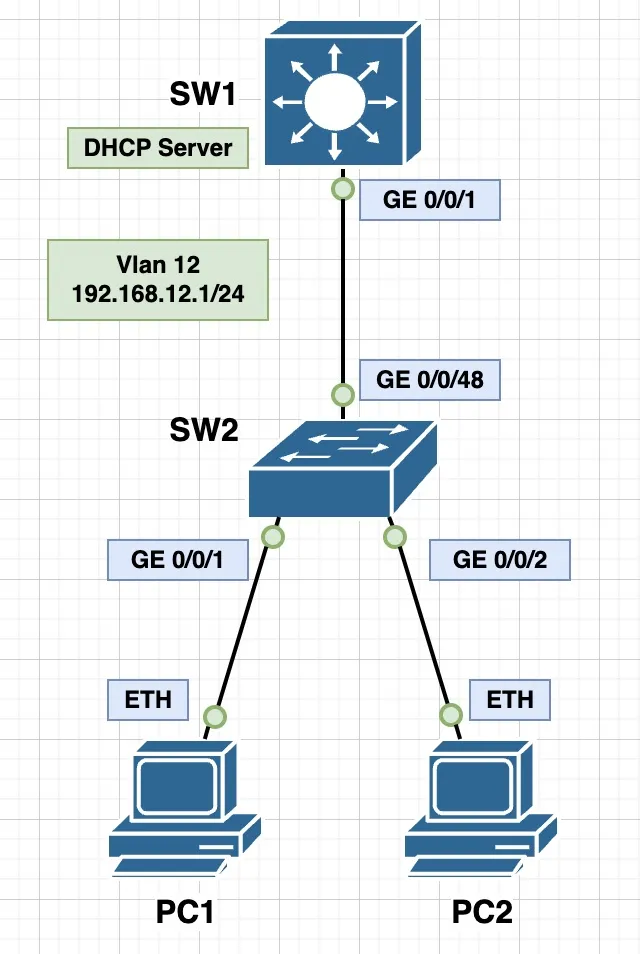

实验拓扑

SW1 作为核心交换机，在交换机上配置 DHCP 服务器。SW2 作为接入交换机，在交换机全局使能 DHCP Snooping，并将上联端口配置为信任接口，两台 PC 终端的端口上使能 DHCP Snooping 功能。配置完成后接入交换机只会将 PC 的 DHCP 请求报文通过信任接口发送给核心交换机。

华为交换机配置 DHCP Snooping 解决 DHCP 冲突问题

操作步骤

1、进入 SW1 交换机，配置 DHCP 服务器。

<SW1>system-view
[SW1]vlan batch 12
[SW1]dhcp enable

[SW1]interface Vlanif 12
[SW1-Vlanif12]ip address 192.168.12.1 255.255.255.0
[SW1-Vlanif12]dhcp select interface

[SW1]interface GigabitEthernet 0/0/1
[SW1-GigabitEthernet0/0/1]port link-type trunk
[SW1-GigabitEthernet0/0/1]port trunk allow-pass vlan 12

2、进入 SW2 交换机，配置 DHCP Snooping 功能。

<SW2>system-view
[SW2]vlan batch 12
[SW2]dhcp enable
# 全局使能 DHCP Snooping 功能，并仅处理 DHCPv4 报文
[SW2]dhcp snooping enable ipv4

# 配置上联端口为信任接口，使交换机只处理该端口收到的 DHCP 响应报文
[SW2]interface GigabitEthernet 0/0/48
[SW2-GigabitEthernet0/0/48]port link-type trunk
[SW2-GigabitEthernet0/0/48]port trunk allow-pass vlan 12
[SW2-GigabitEthernet0/0/48]dhcp snooping trusted

# 使能用户侧端口的 DHCP Snooping 功能
[SW2]interface range GigabitEthernet 0/0/1 to GigabitEthernet 0/0/2
[SW2-port-group]port link-type access
[SW2-port-group]port default vlan 12
[SW2-port-group]dhcp snooping enable

3、验证配置。

[SW2]display dhcp snooping configuration
#
dhcp snooping enable ipv4
#
interface GigabitEthernet0/0/1
 dhcp snooping enable
#
interface GigabitEthernet0/0/2
 dhcp snooping enable
#
interface GigabitEthernet0/0/48
dhcp snooping trusted
#
本文为原创文章，著作权归作者所有：来自「KOBIN 技术随笔」作者的原创作品，转载请标明出处。
华为交换机配置 DHCP Snooping 解决 DHCP 冲突问题
https://blog.kobin.cn/blog/network/n3/2391.html
