联想 Yoga S940 笔记本屏线故障的维修过程

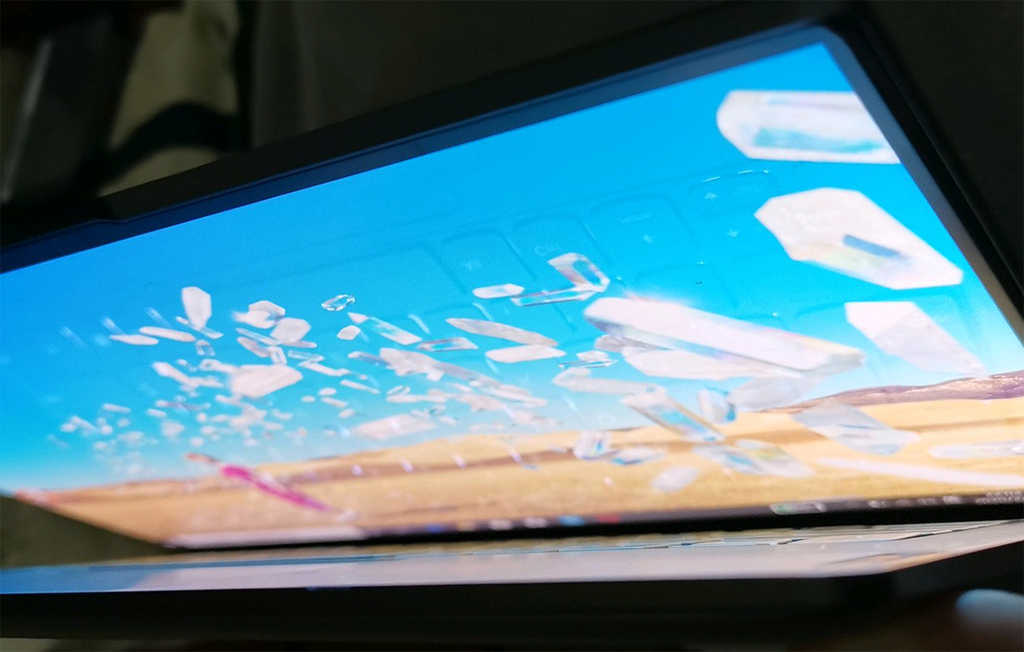

近期公司一台笔记本电脑的屏幕出现了故障,型号为「联想 Yoga S940-14IIL」,使用周期两年半左右,故障现象为屏幕可以正常显示但没有背光,只有将屏幕折叠到一定的角度后才能正常显示画面,初步判断是排线引起的问题。(由于当时没有拍照所以引用了其他网友的照片,大概是图片上的这个样子。)

联想 Yoga S940 笔记本屏线故障的维修过程
图片来源于网络

随后我把电脑拿到了联想 3C 服务中心,经过工程师检查后初步判断是显示屏的问题,需要把笔记本留在店里做进一步的检修。隔了两天后工程师来电说明了检修情况,确定了是屏线导致的问题,但是由于这款机型的显示屏与 A 面板的集成度很高,店里无法单独对屏线进行更换,因此最终给出的维修方案是更换整台机器的上半部分。由于机器已经超过保修期了,所以需要支付 4000 块钱的费用。

这款机器在 2019 年的 12 月份购买,当时在供应商拿到的价格是 13950 元,因为一个屏线问题需要支付 4000 块钱的维修费显然是不划算的,所以最终没有选择返厂维修。

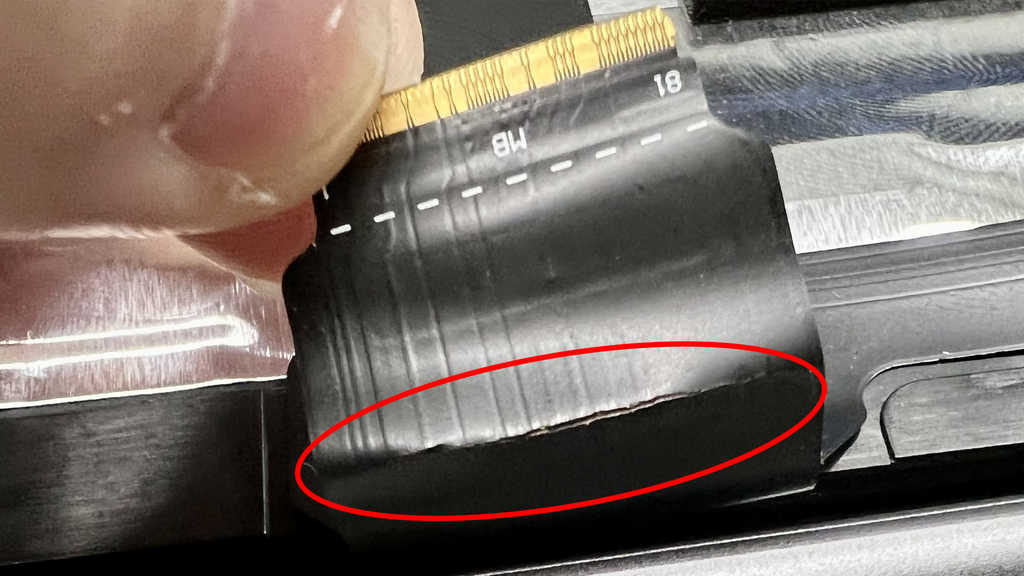

将电脑拿回来后我对屏幕进行了拆解,在屏线的末端可以清晰看到断裂的痕迹,这个位置也刚好是笔记本转轴的地方,推测是弯折的次数过多导致的断裂。

联想 Yoga S940 笔记本屏线故障的维修过程
屏线断裂的痕迹

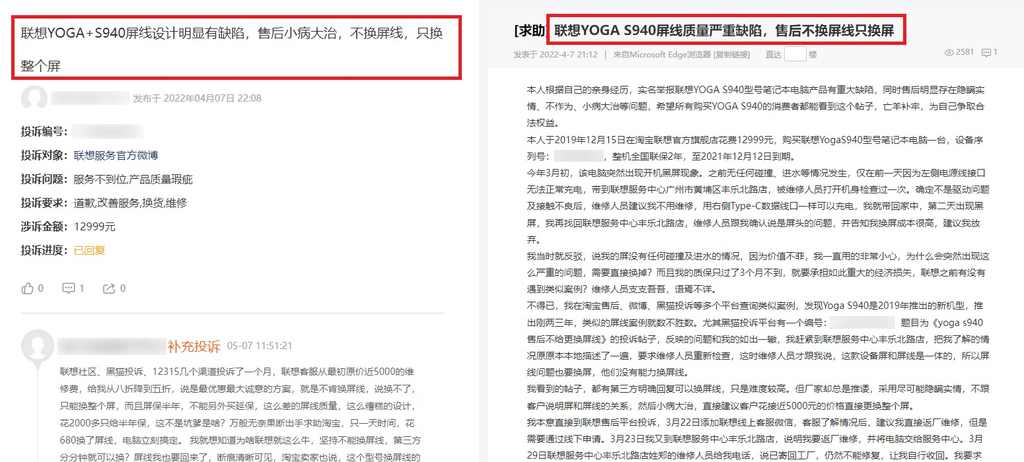

随后在网上查询资料的过程中发现,这款机型出现过很多类似的案例,均为屏线引起的故障问题,应该是机器本身的设计缺陷导致。

联想 Yoga S940 笔记本屏线故障的维修过程
网友分享的售后维修流程

刚好在某宝上看到了有店家卖这款显示屏的屏线,和店家确认了兼容性后决定购买回来更换,由于机器的屏幕整体使用背胶贴合,加上手头上缺少工具,拆机后要实现复原的难度较大,保险起见找了另外一个显示屏维修的店家,在和店家沟通好后,将上屏和屏线寄给了店家帮忙更换。

联想 Yoga S940 笔记本屏线故障的维修过程
笔记本显示屏
联想 Yoga S940 笔记本屏线故障的维修过程
笔记本 A 壳
联想 Yoga S940 笔记本屏线故障的维修过程
屏幕排线

最终购买屏线花了 598 元,算上屏幕更换的工本费 100 元以及邮寄的运费,一共花了七百多块钱。
选购屏线时记得和店家确定清楚型号,不同的机型和屏幕分辨率所对应的屏线都是有区别的。

联想 Yoga S940 笔记本屏线故障的维修过程
更换屏线后正常显示
